AH3503可取代AH49E。

        AH3503 霍爾傳感器是一款模擬信號輸出的霍爾集成電路，輸出電壓隨著磁場強弱而變化。傳感器芯片內置有反向電壓保護器、電壓調整器、溫度補償電路、霍爾電壓發生器、信號放大器和集電極開路驅動器等電路單元。性能優良的電壓調整器和溫度補償電路，確保傳感器在工作溫度范圍內穩定地工作，反向電壓保護電路避免了傳感器受到反向電壓的損傷。

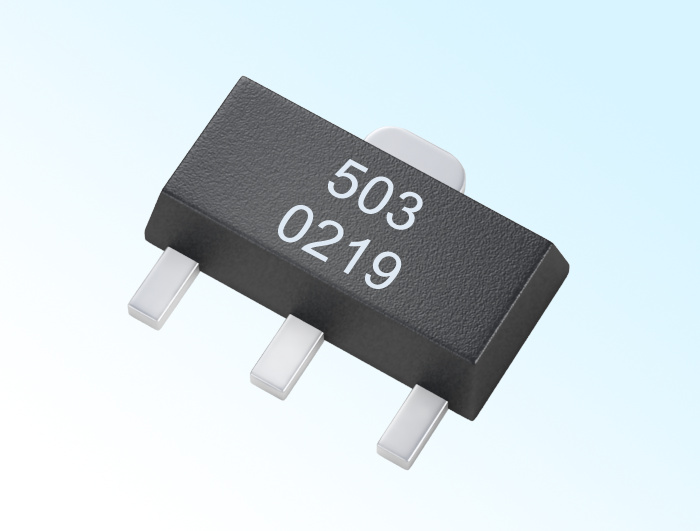

        AH3503霍爾電路采用Bipolar工藝制成，提供2款封裝形式：SOT-23-3L（M型）和 TO-92UA（UA型），均采用100%無鉛霧錫電鍍框架。

Vo隨B(s極)增大而增大

傳感器在磁感應強度增大過程中會經過線性區/非線性區/飽和區：無磁鐵作用于傳感器（B=0）時，傳感器輸出約為電源電壓 Vcc 的一半（Vcc/2）；當磁鐵N極面對傳感器標志面且逐漸靠近（B→-∞）時，傳感器輸出電壓開始減小，到達飽和狀態后電壓不隨磁場增強而減??；當磁鐵S極面對傳感器標志面且逐漸靠近（B→+∞）時，傳感器輸出電壓開始增大，達到飽和后電壓不再隨磁場增強而增大。AH3503磁電轉換特性曲線如圖所示：

Vo隨B(n極)增大而增大

傳感器在磁感應強度增大過程中會經過線性區/非線性區/飽和區：無磁鐵作用于傳感器（B=0）時，傳感器輸出約為電源電壓 Vcc 的一半（Vcc/2）；當磁鐵S極面對傳感器標志面且逐漸靠近（B→-∞）時，傳感器輸出電壓開始減小，到達飽和狀態后電壓不隨磁場增強而減??；當磁鐵N極面對傳感器標志面且逐漸靠近（B→+∞）時，傳感器輸出電壓開始增大，達到飽和后電壓不再隨磁場增強而增大。AH3503磁電轉換特性曲線如圖所示：
