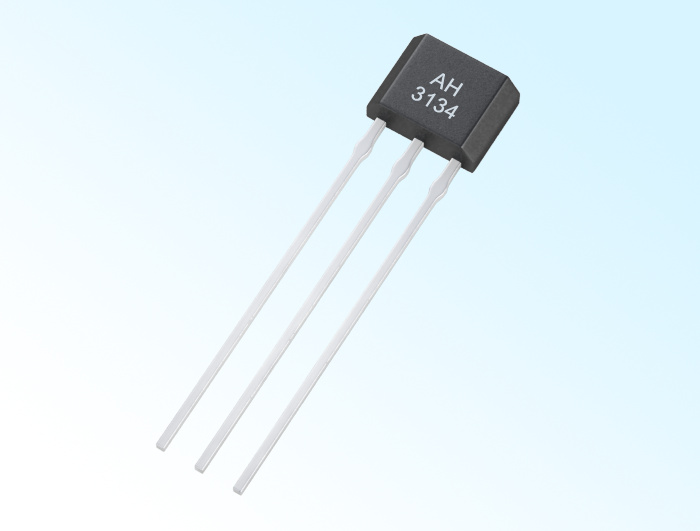

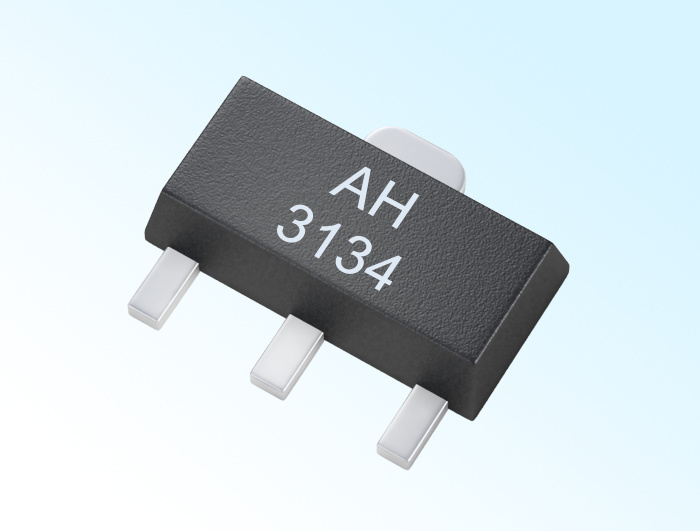

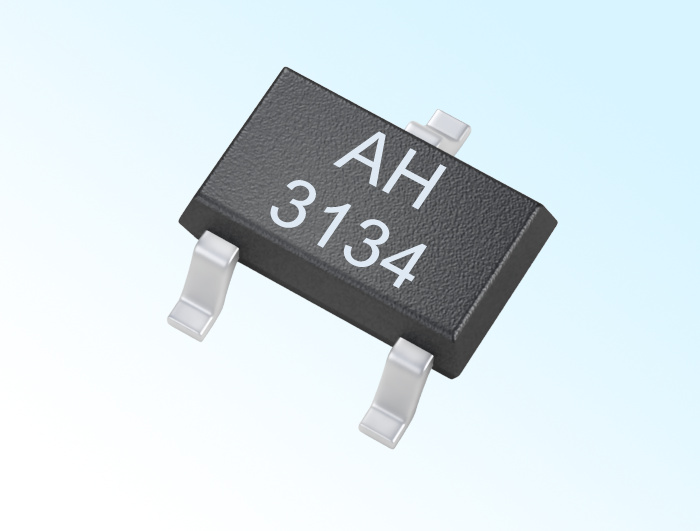

AH3134

額定工作電壓4.5 V～24 V，極限電壓低至3.5 V;

工作溫度范圍 -40℃～150℃;

額定輸出(沉)電流25 mA，最大輸出(沉)電流50 mA;

開關響應時間約1μs，工作頻率DC～100 kHz;

工作點和釋放點溫度漂移小;

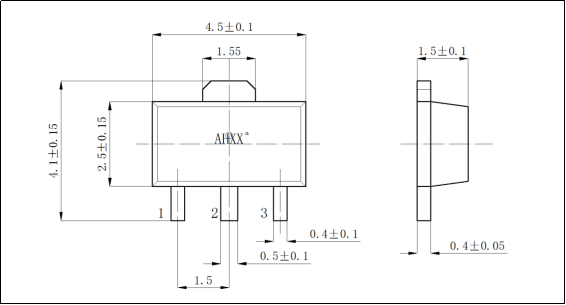

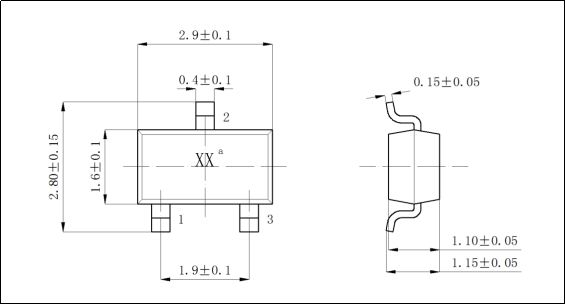

有多種封裝形式和多種外包裝可供選擇;

無機械觸點、無電火花，開關信號穩定，無瞬間顫抖，可靠性和安全性高;

產品符合歐盟RoHS指令2011/65/ EU和REACH法規1907/2006/EU的要求。

下載更多下一個

產品詳情

◆ 概述

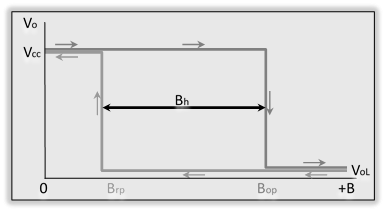

磁鐵S極面對傳感器標志面且接近傳感器時(B≥BOP)，傳感器輸出低電平;磁鐵遠離傳感器時(B≤BRP)，傳感器輸出高電平。磁鐵N極面對傳感器標志面時，傳感器沒有響應。穩定的回差(BH= |BOP- BRP|)確保傳感器開關狀態穩定。傳感器磁電轉換特性曲線如圖所示：

單極型霍爾傳感器AH3134g

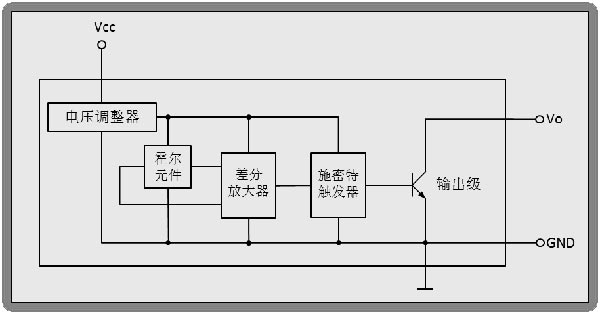

◆ 功能框圖

單極型霍爾傳感器AH3134g

AH3134霍爾傳感器是一種以單磁極激勵的單端數字輸出霍爾集成電路。傳感器芯片內置有反向電壓保護器、電壓調整器、溫度補償電路、霍爾電壓發生器、信號放大器、史密特觸發器和集電極開路輸出驅動器等電路單元。性能優良的電壓調整器和溫度補償電路，確保傳感器在較寬的電壓范圍和溫度范圍內穩定地工作，反向電壓保護電路避免了傳感器受到反向電壓的損傷。

◆極限參數

參數	符號	最小值	最大值	單位
貯存溫度	Ts	-55	175	℃
電源電壓	V_CC	3.5	28	V
輸出截止電壓	V_O（off）	—	300	mW
磁感應強度	B	不限	不限	mT
輸出電流	I_O	—	5⁰	mA

◆靜電等級

人體模式下，靜電耐壓大于±6kV。

◆工作條件

參數	符號	最小值	最大值	單位
電源電壓	V_CC	4.5	24	V
工作溫度	Ta	-40	150	℃
輸出電流	I_O	—	5	mA

◆電特性

參數	符號	測試條件	典型值	最大值	單位
輸出低電平	V_OL	V_CC₁=4.5， V_CC₂=24V， I_O=25mA， B≥B_OP	0.2	0.4	V
輸出高電平	V_O_H	V_CC₁=4.5， V_CC₂=24V， I_O=25mA， B≤B_R_P	23.5	24	V
輸出漏電流	I_OH	V_CC2=24V，V_CC₁開路	0.1	10	μA
電源電流	I_CC	V_CC1=24V，V_o開路	3.5	8	mA
輸出上升沿時間	t_R	V_CC1=V_CC2=12V，R_L=1.2kΩ， C_L=20pF	125	150	μs
輸出上升沿時間	t_F	V_CC1=V_CC2=12V，R_L=1.2kΩ， C_L=20pF	60	80	ms
