注：表中數據均為典型值，功耗電流測試電壓為3.3V，環境溫度25℃。
| 型號 | 制造工藝 | 輸出狀態 | 封裝形式 | 功耗電流 (μA) |
負載能力 (mA) |
工作電壓 (V) |
BOP (mT) |
BRP (mT) |
BH (mT) |
工作溫度 (℃) |
AH3661 |
CMOS | 漏極開路 | SOT23/TO92 | 2.8 | 1 | 2.5~5.5 | ±4 | ±2.7 | 1.3 | -40~85 |
|
AH3662 |
CMOS | 100k上拉 | SOT23/TO92 | 6.0 | 1 | 2.5~5.5 | ±2 | ±1 | 1.0 | -40~85 |
|
AH3663 |
CMOS | 漏極開路 | SOT23/TO92 | 6.0 | 1 | 2.5~5.5 | ±2 | ±1 | 1.0 | -40~85 |
|
AH3664 |
CMOS | 推挽輸出 | SOT23/TO92 | 1.0 | 1 | 1.65~5.5 | ±3 | ±2 | 1.0 | -40~85 |
| 型號 | 制造工藝 | 輸出狀態 | 封裝形式 | 功耗電流 (mA) |
負載能力 (mA) |
工作電壓 (V) |
BOP (mT) |
BRP (mT) |
BH (mT) |
工作溫度 (℃) |
|
AH393X |
CMOS | 漏極開路 | SOT23/TO92 | 1.5 | 5 | 2.5~22V | ±3~8 | ±1.5~3.0 | 1.5~3.0 | -40~85 |
全極霍爾效應傳感器的輸出信號具有鎖存功能，工作溫度為-40°C至85°C，具有良好的溫度穩定性。電路芯片內置有反向電壓保護器、穩壓器、溫度補償電路、霍爾電壓發生器、信號放大器、施密特觸發器和開漏輸出驅動器等電路單元。
全極霍爾電路采用CMOS工藝制成，對電源電壓要求更低，功耗更小，且提供兩種封裝形式：SOT-23-3L （M型）和TO-92UA（UA型），均采用100%無鉛霧錫電鍍框架。

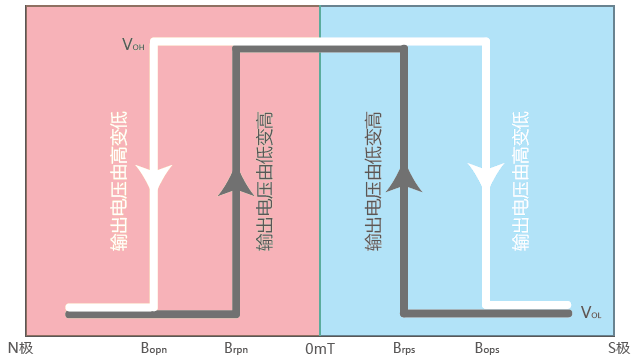

磁鐵（不分 S 極或 N 極）接近傳感器時（︱B︱≥︱Bop︱），傳感器輸出低電平；磁鐵遠離傳感器時（︱B︱≤︱Brp︱），傳感器輸出高電平。穩定的回差（Bhx =︱Bopx- Brpx︱）確保傳感器開關狀態穩定。
