微功耗設計;
額定工作電壓2.4V~5.5V;
全磁極工作,激勵磁場不分N極或S極,磁靈敏度高,正負磁開關點高度對稱;
內置動態失調電壓補償電路,溫度穩定性高,開關點漂移小,耐機械應力和熱應力;
在2.75V供電時功耗僅有8μW;
產品符合歐盟RoHS指令2011/65/ EU和REACH法規1907/2006/EU的要求。
◆概述
AH3663是一款全磁極微功耗高靈敏度霍爾傳感器。特殊設計的電路使得傳感器具有全磁極(即不分S極或N極)磁場激勵功能、優良的正負磁開關對稱性、以及極小的平均功耗電流等特點。磁鐵(不分S極或N極)接近傳感器時(︱B︱≥︱Bop︱),傳感器輸出低電平;磁鐵遠離傳感器時(︱B︱≤︱Brp︱),傳感器輸出高電平。穩定的回差(Bhx =︱Bopx- Brpx︱)確保傳感器開關狀態穩定。傳感器磁電轉換特性曲線如圖所示:

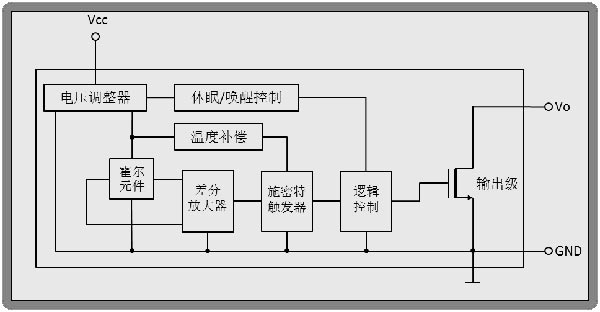

◆功能框圖
傳感器芯片集成有電壓調整器、霍爾電壓發生器、動態失調電壓補償器、溫度補償器、喚醒/休眠控制器、差分放大器、施密特觸發器、邏輯控制器以及漏極開路輸出驅動器等電路單元。
◆休眠周期

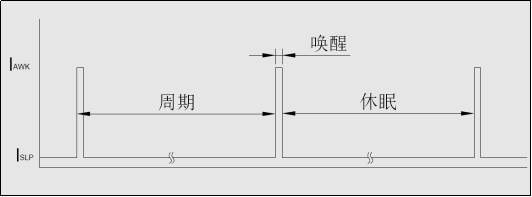

產品芯片內置喚醒/休眠時鐘控制電路,其喚醒/休眠周期時間如圖所示:
◆極限參數
參數 | 符號 | 最小值 | 最大值 | 單位 |
貯存溫度 | Ts | -55 | 150 | ℃ |
電源電壓 | VCC | 2.4 | 7 | V |
允許功率損耗 | pd | — | 300 | mW |
磁感應強度 | B | 不限 | 不限 | mT |
輸出電流 | IO | — | 5 | mA |
◆靜電等級
人體模式下,大于靜電耐壓±6kV。
◆ 工作條件
參數 | 符號 | 最小值 | 最大值 | 單位 |
電源電壓 | VCC | 2.4 | 5.5 | V |
工作溫度 | Ta | -40 | 85 | ℃ |
輸出電流 | IO | — | 5 | mA |
◆ 電特性
參數 | 符號 | 測試條件 | 典型值 | 最大值 | 單位 |
輸出低電平 | VOL | VCC1= VCC2=2.75V, IO=1mA, B≥BOP | 0.1 | 0.25 | V |
喚醒功耗電流 | IAWK | 喚醒,VCC1=2.75V,Vo開路 | 3 | 5 | mA |
休眠功耗電流 | ISLP | 休眠,VCC1=2.75V,Vo開路 | 2 | 4 | μA |
平均功耗電流 | IAVG | VCC1=2.75V,Vo開路 | 3 | 5 | μA |
喚醒時間 | tAWV | VCC1= 4V,RL=200Ω,Vo開路 | 125 | 150 | μs |
周期 | tP | VCC1= 4V,RL=200Ω,Vo開路 | 60 | 180 | ms |
占空因數 | fd | VCC1= 4V,RL=200Ω,Vo開路 | 0.05 | — | % |
◆磁參數
實驗條件:VCC1 = VCC2 =2.75V,IO = 1 mA
參數 | 符號 | 最小值 | 典型值 | 最大值 |
S極工作點 | BOPS | — | 3 | 4 |
N極工作點 | BOPN | -4 | -3 | — |
S極釋放點 | BRPS | 0.5 | 1.5 | — |
N極釋放點 | BRPN | — | -1.5 | -0.5 |
回差︱BOPX - BRPX︱ | BHX | — | 1 | 2 |
注1:單位為毫特斯拉, 1mT(毫特斯拉)=10Gs(高斯)。
注2:磁場S極垂直指向產品正面印記時,定義該磁場為B>0。

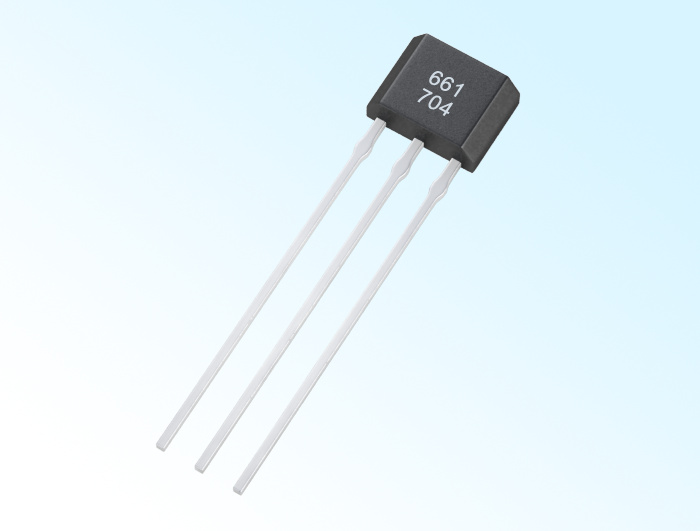

◆封裝外形圖

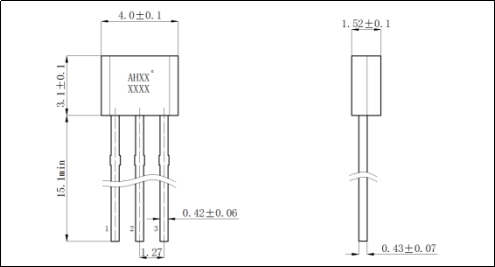

TO-92UA/TO-92S(UA型)封裝圖(單位為毫米)
注:封裝外形圖中,引腳1為Vcc,引腳2為GND,引腳3為輸出端。
印記
印記XX或AHXX表示簡稱的產品型號,次行XXXX表示產品批號。

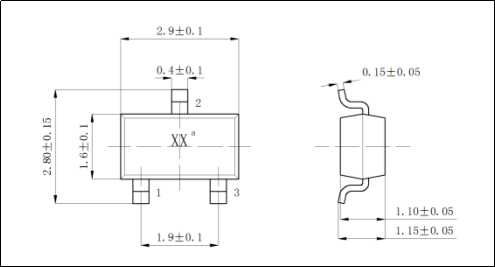

引出端識別

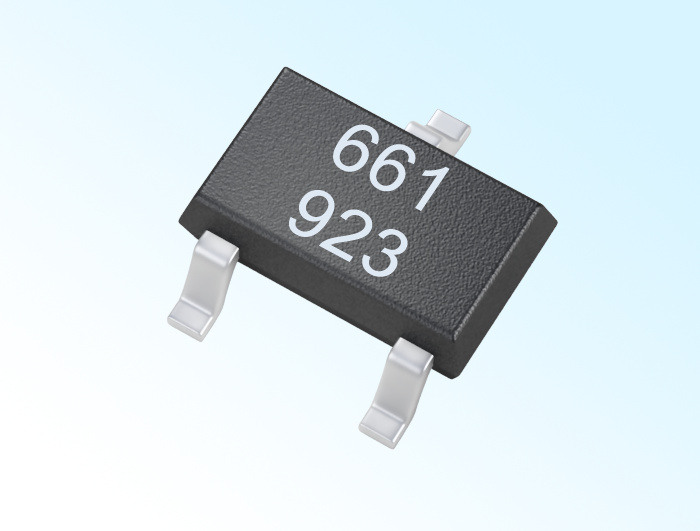

a) M型:面對產品印記,且兩引出端向下,從左順時針方向,引出端編號依次為1、2、3。
