注：表中數據均為典型值 *標產品可定制高溫型
| 信號型 | 封裝形式 | 外引線 | 磁感應強度(mT) | 輸出幅值 (V) |
脈寬 (us) |
工作頻率 (Hz) |
直流內阻 (Ω) |
尺寸 | 工作溫度 (℃) |
*WG112S |
SMD | 無 | 5~10 | ≥1.5 | 12 | 10k | 800 | 詳見說明書 | -40~125 |
|
*WG112 |
塑料外殼環氧灌封 | 鍍錫銅質硬引線 | 5~10 | ≥1.5 | 12 | 10k | 800 | 12.8×4.5×4.5 | -40~125 |
|
WG113A |
塑料外殼環氧灌封 | 鍍錫銅質硬引線 | 5~10 | ≥1.5 | 15 | 10k | 1000 | 12.8×4.5×4.5 | -40~85 |
|
WG214 |
塑料外殼環氧灌封 | 耐高溫軟引線 | 5~10 | ≥1.5 | 12 | 10k | 850 | 12×7.2×8 | -40~125 |
|
WG216 |
塑料外殼環氧灌封 | 耐高溫軟引線 | 5~10 | ≥1.5 | 12 | 10k | 1000 | 詳見說明書 | -40~85 |
|
WG311 |
鋁外殼環氧灌封 | 鍍錫銅質硬引線 | 5~10 | ≥1.5 | 12 | 10k | 1000 | φ4×11.5 | -40~125 |
|
WG314 |
熱縮套管 | 鍍錫銅質硬引線 | 5~10 | ≥1.5 | 12 | 10k | 650 | φ3.3×22 | -40~100 |
|
WG315 |
熱縮套管 | 鍍錫銅質硬引線 | 5~10 | ≥1.5 | 12 | 10k | 1300 | φ3.3×22 | -40~100 |

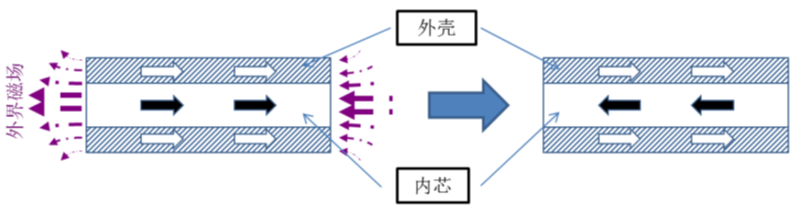

零功耗傳感器（也稱為韋根傳感器），是利用韋根效應制造的一種新型磁敏器件，能夠主動產生能量，使用時無需外加電源，就可發出尖銳的電壓脈沖信號。傳感器由一根經特殊加工處理的合金絲、纏繞在外的感應線圈和骨架引線等組成。合金絲具有雙重磁性結構，其內芯為軟磁，外殼為硬磁。利用這種合金絲內外磁性的差異，在適當強度交變磁場激勵下，內芯磁化方向瞬間發生翻轉，指向與外殼磁化相同或相反的方向，并使合金絲周圍空間磁場發生突變，從而在感應線圈中感生出一組正負的電脈沖。脈沖幅值只與激勵磁場強度有關，與磁場變化速度無關，可實現“零速” 計數檢測。
