注：表中數據均為典型值，靈敏度測試電壓為5.0V，環境溫度25℃。
| 型號 | 制造工藝 | 輸出狀態 | 封裝形式 | 功耗電流 (mA) |
負載能力 (mA) |
工作電壓 (V) |
靈敏度 (mV/mT) |
線性區 (mT) |
工作溫度 (℃) |
AH3503/49E |
Bipolar | 模擬輸出 | SOT23/TO92 | 6 | 1 | 3.5~6.5 | 15.25 | -80~+80 | -40~85 |
|
AH3513 |
BCD | 模擬輸出 | SOT23/TO92 | 6 | 1 | 3.5~10.5 | 15.25 | -150~+150 | -40~125 |
|
AH3515 |
BCD | 模擬輸出 | SOT23/TO92 | 6 | 1 | 3.5~10.5 | 25.25 | -76~+76 | -40~125 |
|
AH3517 |
BCD | 模擬輸出 | SOT23/TO92 | 6 | 1 | 3.5~10.5 | 31.25 | -60~+60 | -40~125 |
|
AH3519 |
BCD | 模擬輸出 | SOT23/TO92 | 6 | 1 | 3.5~10.5 | 51.25 | -37~+37 | -40~125 |
線性霍爾傳感器是一款模擬信號輸出的霍爾集成電路，輸出電壓隨著磁場強弱而變化。傳感器芯片內置有反向電壓保護器、電壓調整器、溫度補償電路、霍爾電壓發生器、信號放大器和集電極開路驅動器等電路單元。性能優良的電壓調整器和溫度補償電路，確保傳感器在工作溫度范圍內穩定地工作，反向電壓保護電路避免了傳感器受到反向電壓的損傷。
線性霍爾電路采用Bipolar或BCD工藝制成，提供2款封裝形式：SOT-23-3L（M型）和 TO-92UA（UA型），均采用100%無鉛霧錫電鍍框架。
Vo隨B(n極)增大而增大

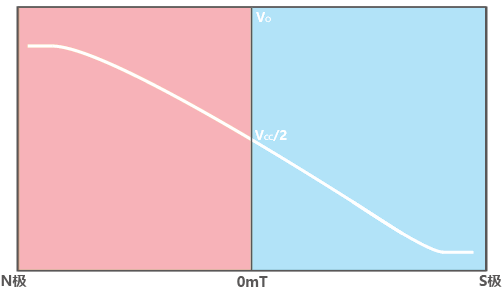

傳感器在磁感應強度增大過程中會經過線性區/非線性區/飽和區：無磁鐵作用于傳感器（B=0 ）時，傳感器輸出約為電源電壓 Vcc 的一半（Vcc/2）；當磁鐵S極面對傳感器標志面且逐漸靠近（B→-∞）時，傳感器輸出電壓開始減小，到達飽和狀態后電壓不隨磁場增強而減?。划?dāng)磁鐵N極面對傳感器標志面且逐漸靠近（B→+∞）時，傳感器輸出電壓開始增大，達到飽和后電壓不再隨磁場增強而增大。
注：SOT23-3L為Vo隨B(n極)增大而增大，TO92UA為Vo隨B(s極)增大而增大。
