工作時不需要使用電源。
雙磁極激勵工作方式,磁場極性變化一周,傳感器輸出一對正負電脈沖信號。
只有當外加磁場極性發生變化,且磁感應強度達到激勵閾值時,傳感器才輸出一個脈沖信號,因此不會產生顫動現象,工作穩定可靠。
信號幅值與磁場變化速度無關,可在接近于零速下工作。
輸出信號可利用信號線進行遠傳,適合于局域網絡管理。
無機械觸點,無電火花,屬于本質安全型器件。
工作溫度范圍寬,環境適應性強。
原理概述
WG214零功耗傳感器(也稱為韋根傳感器),是利用韋根效應制造的一種新型磁敏器件,能夠主動產生能量,使用時無需外加電源,就可發出尖銳的電壓脈沖信號。傳感器由一根經特殊加工處理的合金絲、纏繞在外的感應線圈和骨架引線等組成。

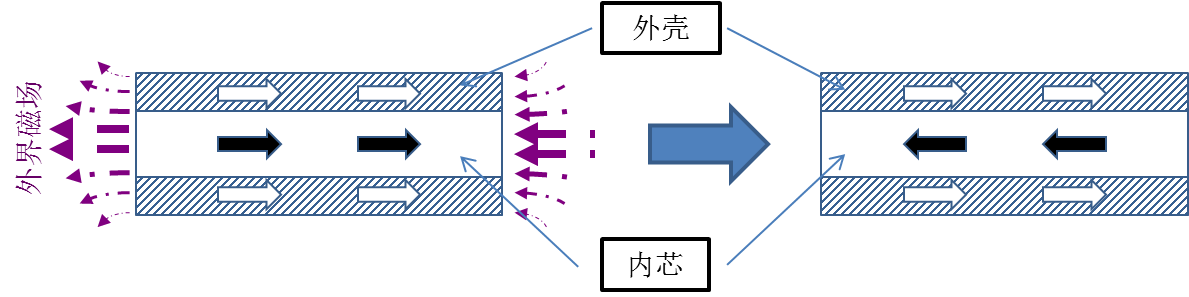

合金絲具有雙重磁性結構,其內芯為軟磁,外殼為硬磁。利用這種合金絲內外磁性的差異,在適當強度交變磁場激勵下,內芯磁化方向瞬間發生翻轉,指向與外殼磁化相同或相反的方向,并使合金絲周圍空間磁場發生突變,從而在感應線圈中感生出一組正負的電脈沖。脈沖幅值只與激勵磁場強度有關,與磁場變化速度無關,可實現“零速”計數檢測。
◆產品參數
